应用

该类蝶球阀系列是一款卫生型的用于物料传送控制的阀门。广泛应用于食品、饮料以及制药和化工等领域。

工作原理

手动蝶阀是通过手柄人工操控。

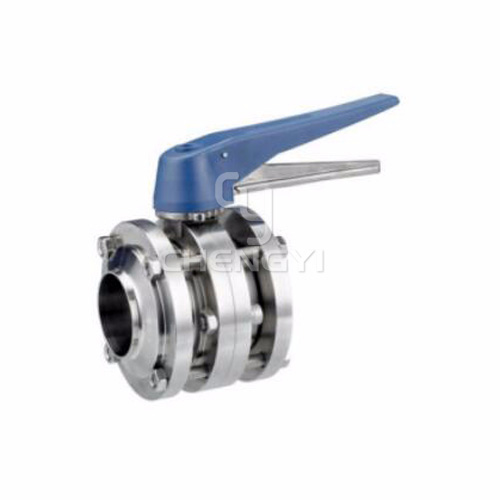

鸭嘴式手动操作用的多位手柄可通15℃位置的调节将阀门机械式锁定在其开启或关闭的12个位置，达到控制介质流量的目的。

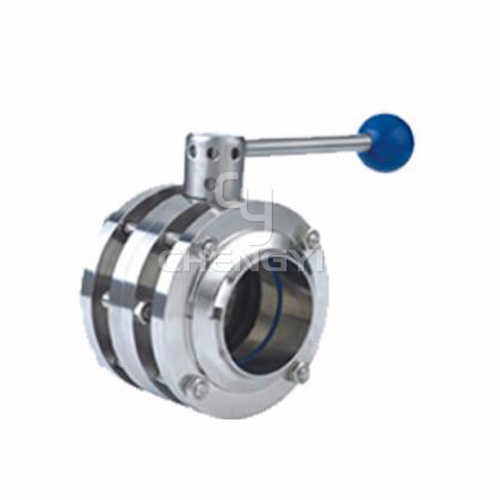

拉杆式手柄通过3个功能定位，将阀门机械式锁定在其开启或关闭的3个位置上，也达到控制介质流量的目的。

技术规格

规格：3/4"-4",DN20-DN100

工作压力：0～10bar
工作温度：VMQ (-10℃～+120℃)
连接方式：卡箍、焊接、螺纹、法兰

连接标准： ISO、DIN、IDF、SMS、3A等
膜片材料：标配硅橡胶（SILICON/VMQ）

选配三元乙丙（EPDM），氟橡胶（FDM）

与产品接触的零部件：304/ 316L

不与产品接触的零部件： 304

内表面处理：Ra0.4～0.8μm

外表面处理：Ra0.8～1.6μm

操作方式：手动
