应用

该类蝶球阀系列是一款卫生型的用于物料传送控制的阀门。广泛应用于食品、饮料以及制药和化工等领域。

工作原理

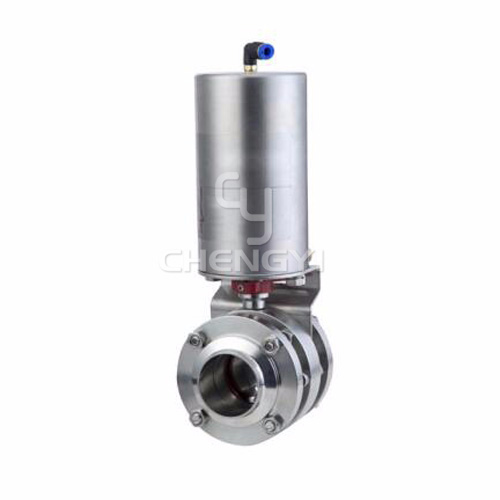

气动蝶阀是通过执行器进行远程摇控操作。

执行器是将一个活塞的轴向运动转换为阀门轴的90℃旋转，实现对管道流体的控制和开关任务。气动执行器装置有三种标准：常开（NO)型， 常闭（NC)型， 气/气（A/A)型。

技术规格

规格：3/4"-4",DN20-DN100

工作压力：0～10bar
工作温度：VMQ (-10℃～+120℃)
连接方式：卡箍、焊接、螺纹、法兰

连接标准： ISO、DIN、IDF、SMS、3A等
膜片材料：标配硅橡胶（SILICON/VMQ）

选配三元乙丙（EPDM），氟橡胶（FDM）

与产品接触的零部件：304/ 316L

不与产品接触的零部件： 304

内表面处理：Ra≤0.4～0.8μm

外表面处理：Ra≤0.8～1.6μm

操作方式：气动
