应用
该类蝶球阀系列是一款卫生型的用于物料传送控制的阀门。广泛应用于食品、饮料以及制药和化工等领域。
工作原理
气动蝶阀是通过执行器进行远程摇控操作。
执行器是将一个活塞的轴向运动转换为阀门轴的90℃旋转，实现对管道流体的控制和开关任务。气动执行器装置有三种标准：常开（NO)型， 常闭（NC)型， 气/气（A/A)型。
技术参数
金属材质
| 与产品接触的零部件 | 304/316L(1.4301/1.4404) |
不与产品接触的零部件 | 304(1.4301) | |
密封材质
| 标配 | 硅橡胶VMQ |
选配 | 三元乙丙EPDM,氟橡胶FPM | |
压力 | 工作压力 | 0～10bar |
控制气源压力 | 5～8bar | |
温度 | 工作温度 | VMQ:(-50～+180℃)EPDM:(-20～+135℃)FPM:(-30～+230℃) |
灭菌温度 | 150℃≤30min | |
表面处理 | 内表面处理 | Ra0.4～0.8μm |
外表面处理 | Ra0.8～1.6μm | |
连接方式 | 连接方式:快装、焊接、螺纹、法兰等 | |
连接标准 | 3A、DIN、SMS、IDF、RJT、ISO | |
规格 | 1"-4",DN25-DN100 | |
选配驱动 | 智能控制 | |
气动控制 | 气动头及固定支架 | |

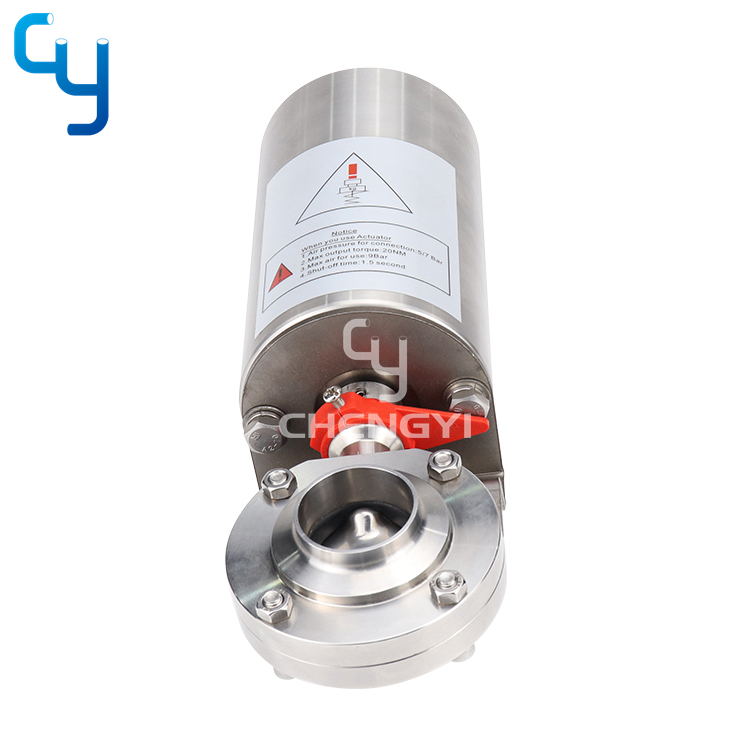

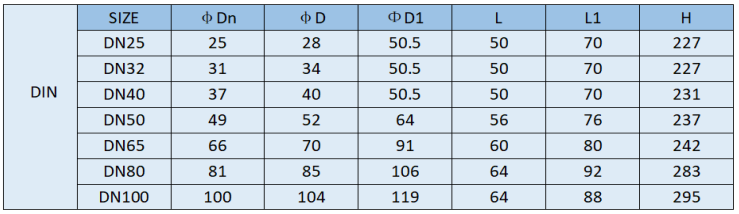

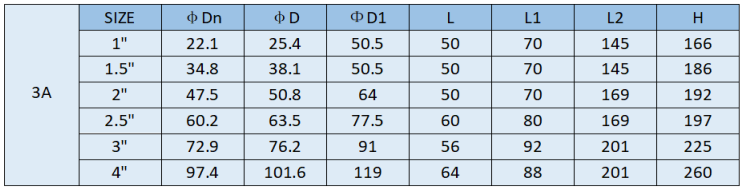

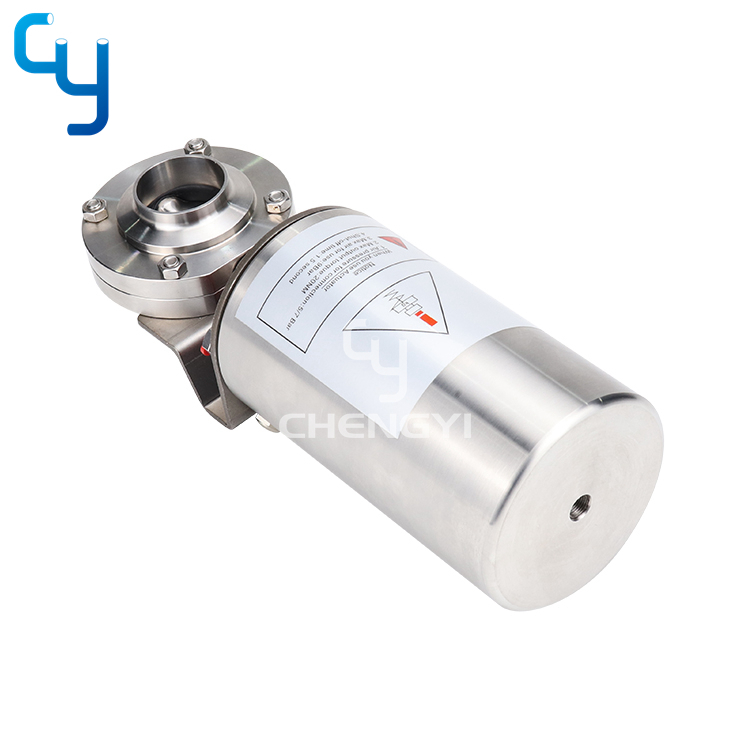

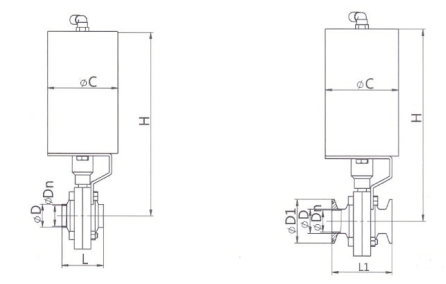

快装/焊接气动蝶阀

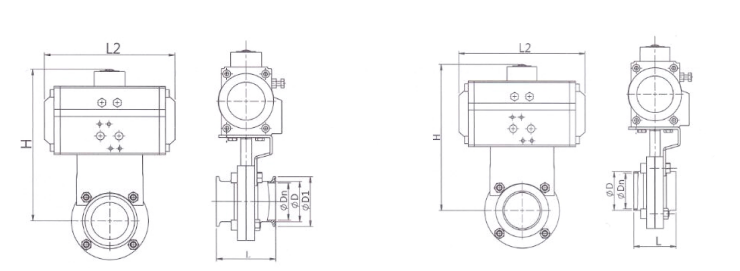

快装/焊接气动蝶阀

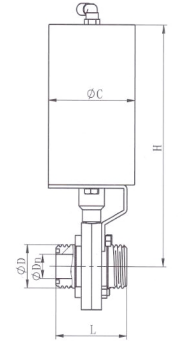

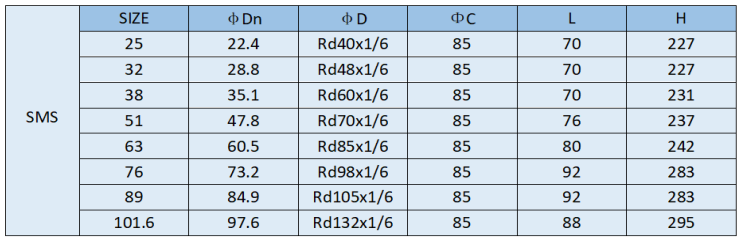

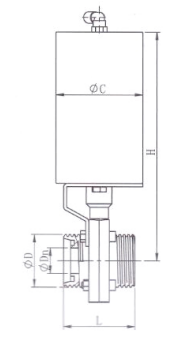

螺纹式气动蝶阀
螺纹式气动蝶阀

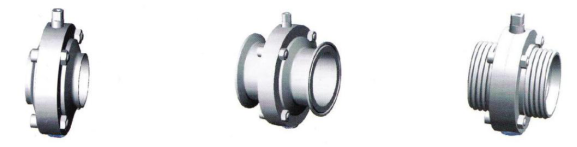

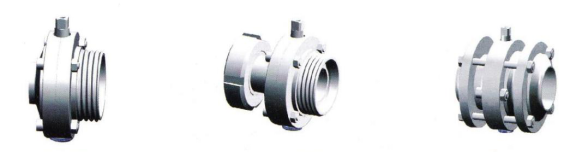

连接方式
焊接式 快装式 螺纹式
焊接-螺纹式 由任-螺纹式 三片式
