应用
该类蝶球阀系列是一款卫生型的用于物料传送控制的阀门。广泛应用于食品、饮料以及制药和化工等领域。
工作原理
手动蝶阀是通过手柄人工操控。
鸭嘴式手动操作用的多位手柄可通15℃位置的调节将阀门机械式锁定在其开启或关闭的12个位置，达到控制介质流量的目的。
拉杆式手柄通过3个功能定位，将阀门机械式锁定在其开启或关闭的3个位置上，也达到控制介质流量的目的。
技术参数
金属材质 | 与产品接触的零部件 | 304/316L(1.4301/1.4404) |
不与产品接触的零部件 | 304(1.4301) | |
密封材质 | 标配 | 硅橡胶VMQ |
选配 | 三元乙丙EPDM,氟橡胶FPM | |
压力 | 工作压力 | 0～10bar |
温度 | 工作温度 | VMQ:(-50～+180℃)EPDM:(-20～+135℃)FPM:(-30～+230℃) |
灭菌温度 | 150℃≤30min | |
表面处理 | 内表面处理 | Ra0.4～0.8μm |
外表面处理 | Ra0.8～1.6μm | |
连接方式 | 连接方式:快装、焊接、螺纹、法兰等 | |
连接标准 | 3A、DIN、SMS、IDF、RJT、ISO | |
规格 | 1"-4",DN25-DN100 | |

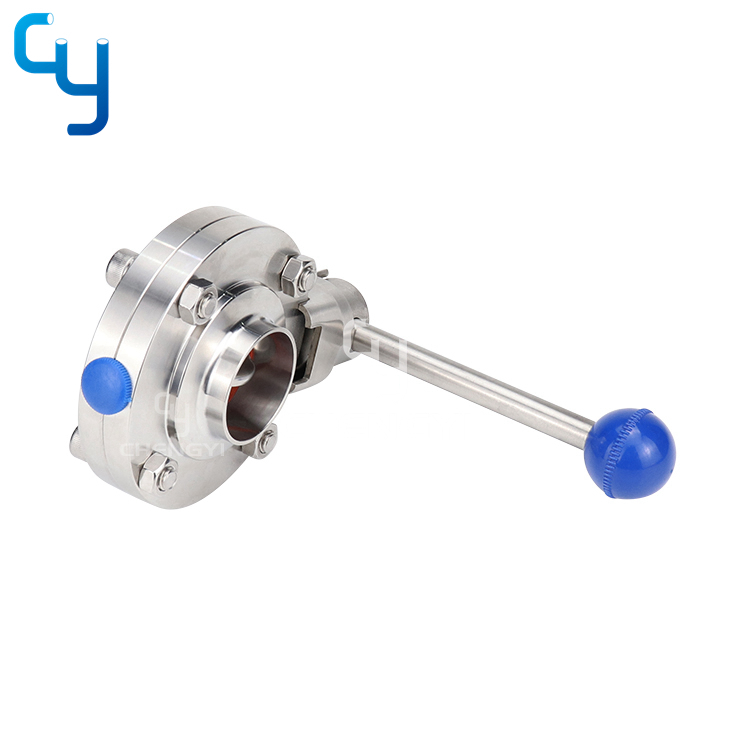

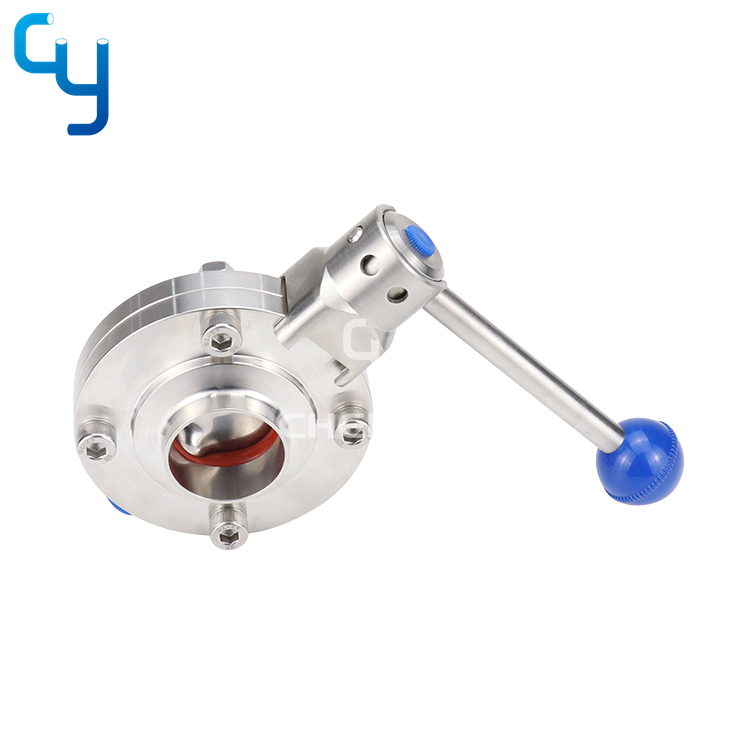

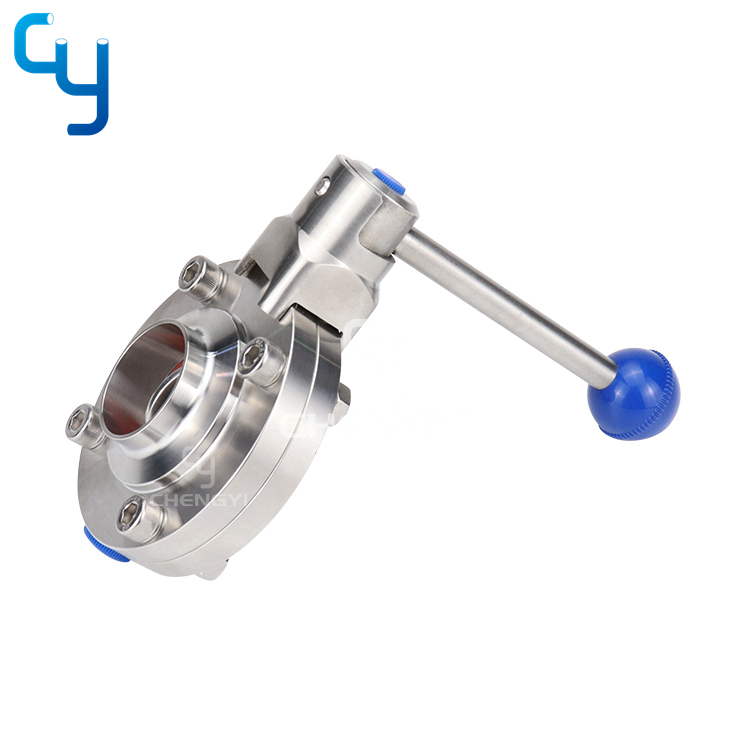

卫生级手动蝶阀

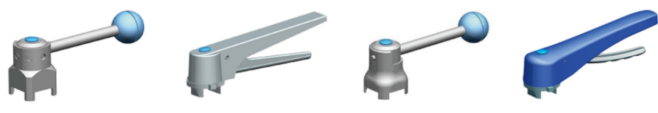

手柄类型
连接方式
焊接式 快装式 螺纹式
焊接-螺纹式 由任-螺纹式 三片式
