应用

主要用于罐设备或管道里面的物料样品采集，也可安装在罐设备或管道的最低点用来排泄留液。广泛应用于啤酒、牛奶、饮料、果汁，生物制药等行业。

操作原理

阀门开启：取样

通过旋转把手（可调节式阀门），就可以打开阀门。当轴芯及膜片开启后，这样就使流体得以通过取样。

取样完成后，关闭阀；

用蒸汽清洁阀。请参见“灭菌”

阀门关闭：灭菌取样

反向操作手柄，阀门关闭，同时并保持两段软管之间的通道相通，以便进行灭菌消毒处理。如果需要使用蒸汽，则建议用户在出口端安装一个小型压力调节阀。

将蒸汽软管连接到阀的上部连接管上；打开蒸汽源，让它流过阀以进行灭菌，在121℃下持续1分钟；关闭蒸汽源；移走蒸汽软管，把一个无菌橡胶塞或无菌盲板安装到上部连接管上。

开启阀门，取样操作

关闭阀门，灭菌消毒操作

设计特点

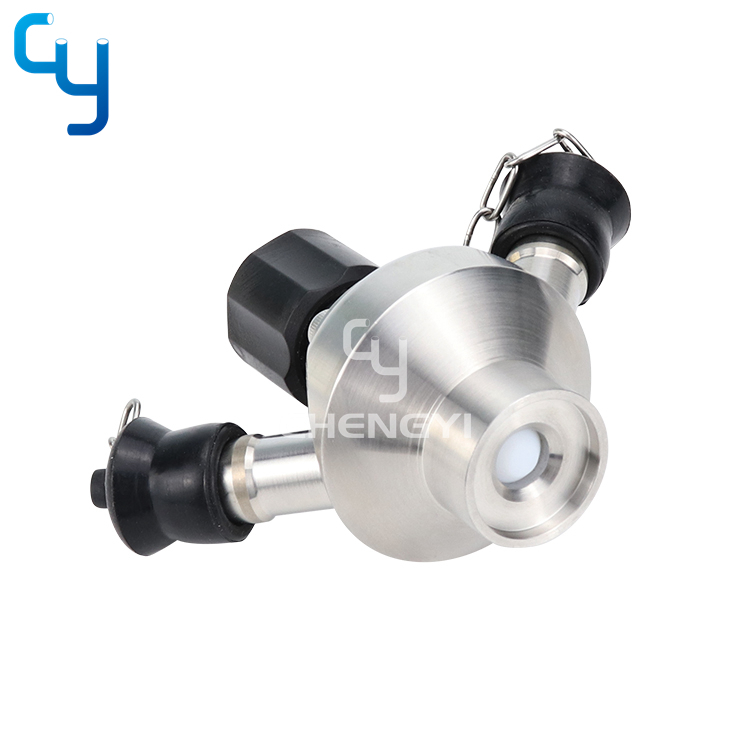

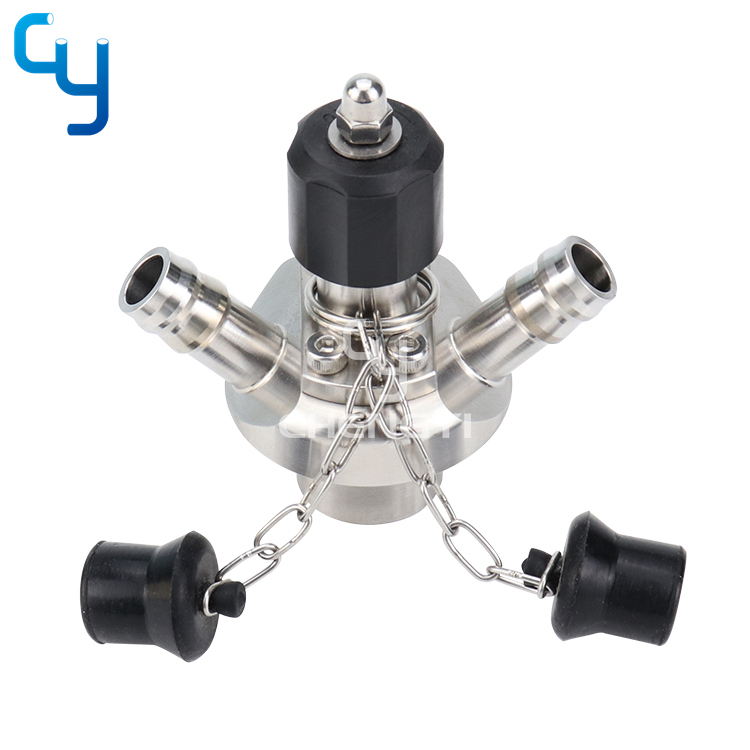

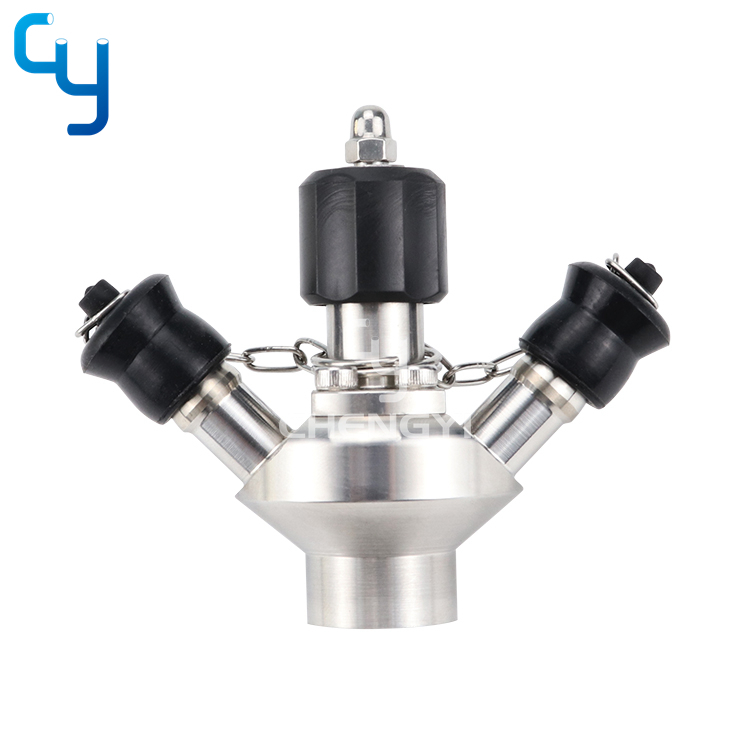

无菌取样阀的组成部件包括三个部分：一个阀体，一个阀头以及一片膜片。

该阀门无死角设计。

该阀门采用四氟隔膜片，确保药液的洁净。

该阀门内部设有锥度，取样后使液体完全排放，无残留。

阀体和连接件由一整块材料制成，从而右避免出现裂纹和焊接气孔。

技术规格

工作压力：0～10bar

温度范围：1℃～150℃  干蒸汽（2bar):125℃

阀体材质：316L

阀盖：304

密封材质：聚四氟乙烯（PTFE）

连接方式：卡箍式、焊接
