应用：

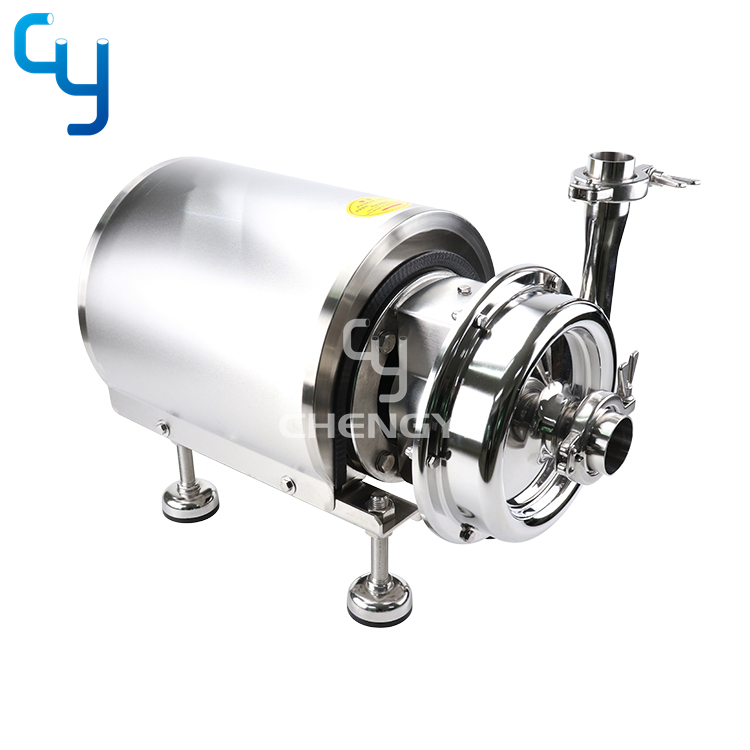

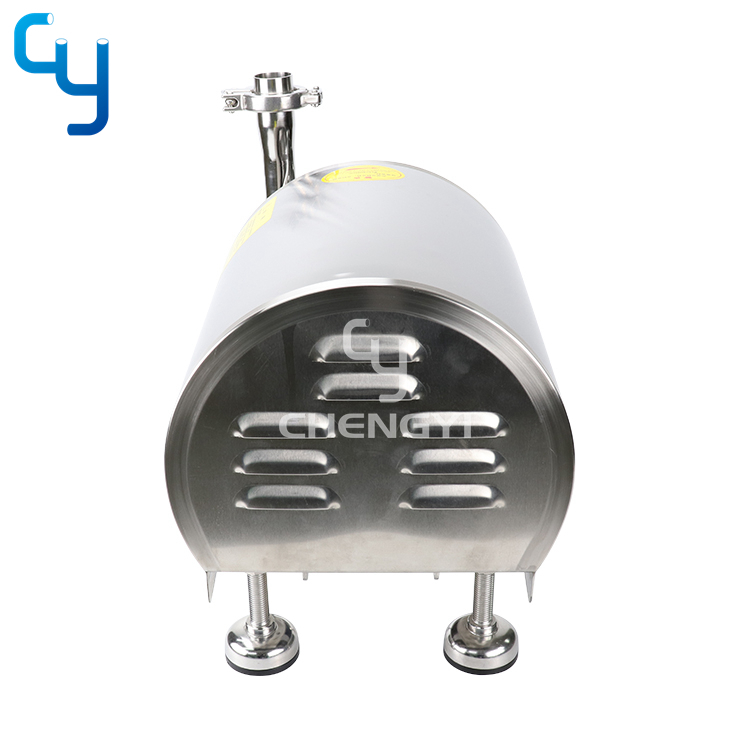

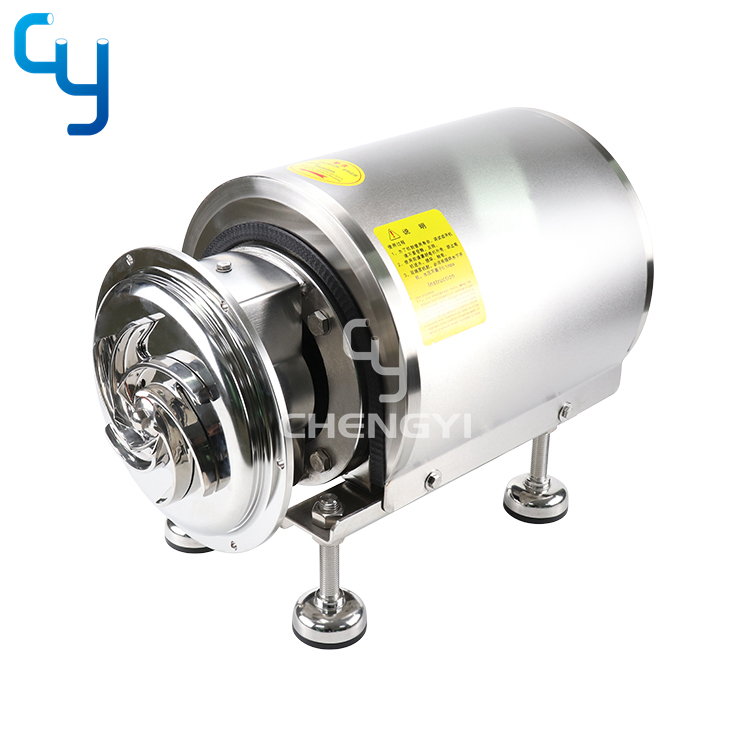

该离心泵是不锈钢制造，带有不锈钢电机外罩。卫生和低成本效益设计，使它非常适用于乳制品，饮料、食品加工，制药和精细化工工业中。

叶轮安置在泵壳里面，它和泵轴一起在联合中旋转，叶轮刀片以动能和压能的形式将量传达给流体。该泵即使通过筒单的反向旋转，也是不可行的。从电机后面也可以看出泵的旋转方向，正确的旋转方向，是顺时针的。

技术规格:

规格：1T～500T

最大进口压力：0.5MPa

温度范围：-10℃至140℃（EPDM）

连接方式：卡箍、螺纹、法兰

连接标准：3A DIN BPE SMS IDF ISO

材质：304、316L

表面处理：内表面Ra≤0.6μm，其余亚光或喷砂处理。

叶轮：敞开式叶轮，不留卫生死角

工作条件：卫生离心泵属高低液位及水平输送，非自吸型。（自吸型选用自吸泵）

可冲洗机械密封：水压：最高0.1MPa，水量：0.25-0.5L/min。

选型：45°出口带排放口，90°出口带排放口，45°出口带排放阀，90°出口带排放阀。

电机:

1、根据配置主要采用“ABB”品牌的高效等级M2BAX三相交流电机，按照国际电工委员会IEC6OO34.IE60072 标准设计制作，符合欧共体CE标记要求
2、可供选用防爆电机，以满足不同场合的需要。
3、优越的电气性能、低噪音、低振动，电机的标准设计防护等级为IP55,绝缘等级为F级。
4、频率：50Hz/60Hz
5、工作方式：连续（SI）
6、转速：标准泵的转速为2900r/min

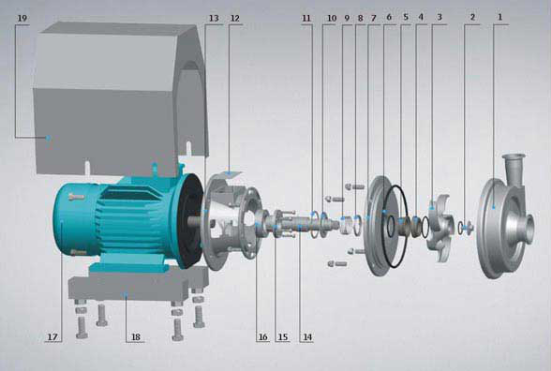

1. 泵体2. 轴帽3. 叶轮4. 机封动环5. 机封静环6. 泵体O型圈7. 叶轮座8. 静环座9. 弹簧10. 挡圈11. 卡簧12. 铭牌13. 支架14. 泵轴15. 紧圈16. 紧套17. 电机18. 泵脚19. 罩壳

泵进出口的接连方式

液体在管道中会有能量的损失，分为沿程损失和局部阻力损失,管内越光滑,沿程损失越小,弯道越少，管径变化越小，局部阻力损失越小,因而尽量不要采用粗糙的管道连接，也不要在连接中用管道急变的方式连接。

错误的连接管道

正确的连接管道

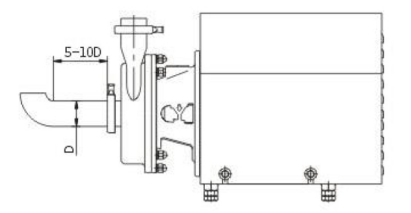

管道直径及连接距离

泵在小流量运行时，效率很低，消耗的能量使液体温度急剧上升，泵在小流量下运行，通过叶轮间隙回流增加，造成泵压力脉动、振动、 噪音等危害增加，因而，连接的管道进口直径最好不要小于设计进口直径。为了保证泵运行的更加稳定、泵进口前需要连接一段直管，长度约为5- 10倍管道直径

管道入口连接距离

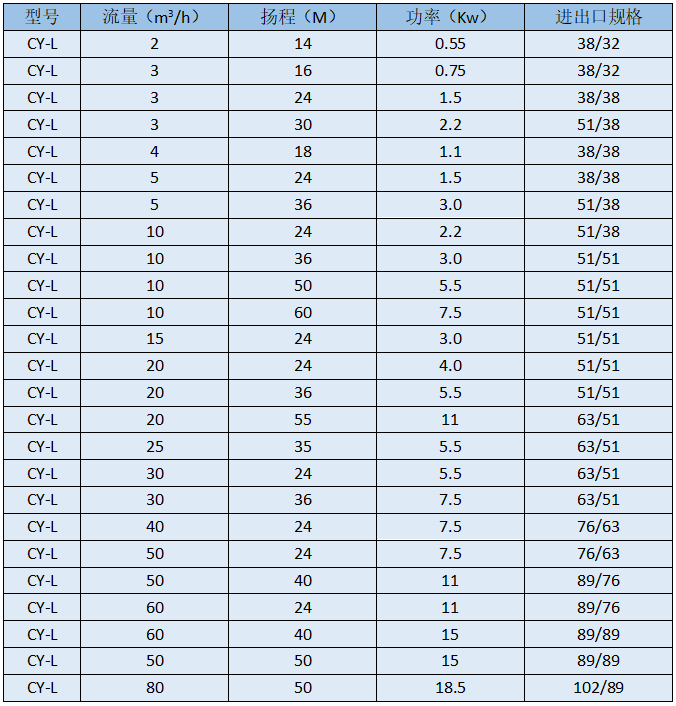

CY-L系列性能选型表
