介绍

罐底阀应用于生物制药、食品精细化等行业的配料容器放料使用，解决了生产过程中罐底阀死角问题，罐底物料充分排放前的灭菌难题，满足生物制药工艺要求。

安装使用45°出料可使容器内物料排放干净，满足GMP要求。

应用

罐底阀是一款卫生型的隔膜阀系列，广泛适用于卫生级的酿酒、乳制品以及饮料等食品工业以及无菌工况的制药领域，实现对管道流体的控制盒开开/关任务。

工作原理

隔膜阀常规状态下为封闭状态，此时膜片紧贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要清洗任务或需要开启任务时，通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从而使阀门形成导通状态，则可实现清洗和开启目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄漏。优化的阀体设计，使清洗液完全排泄，不会形成滞留现象。

材料

钢质部件：不锈钢304、不锈钢316L。

密封件：EPDM+PTFE(三元乙丙+聚四氟乙稀)此密封件均采用进口密封材料（均符合FDA177.2600标准）。用CHENGYI特有技术，将一个连接螺栓与EPDM/PTFE完美结合成一整体密封部件，此密封部件与介质接触部位的PTFE材质具有良好的耐寒性（-25℃），长期工作温度可达+130℃，灭菌温度：150℃≤30min,对各种化学制剂有良好的耐受性以及对流体具有极好的耐磨性！

标准设计

有各种标准的隔膜阀系列可向客户提供，即用于DIN标准系列，3A标准系列，SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等标准系列。

该阀门的组成部件包括：一个执行装置，膜片和阀体，是用螺栓及螺母组装在一起，整个阀门的组装都是精心细致的。其执行装置为手动和气动，膜片具有各种软硬程度的人造橡胶。

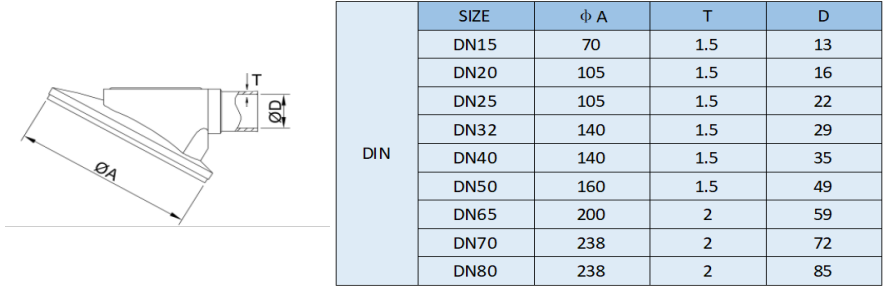

技术参数

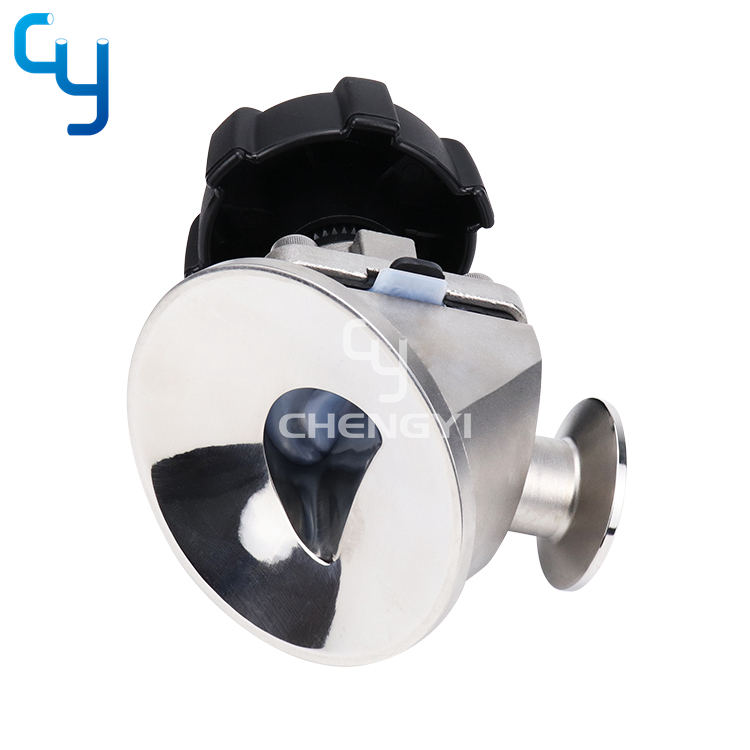

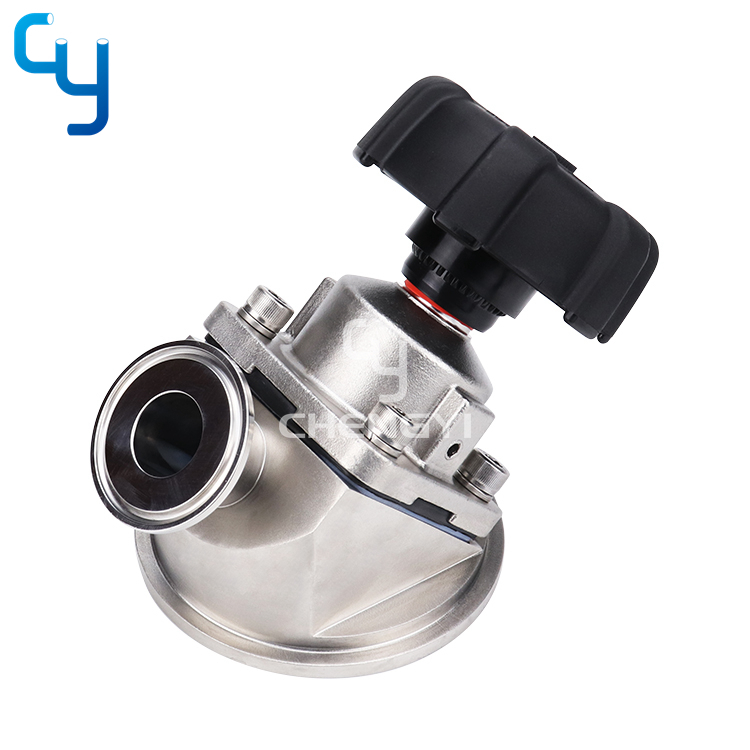

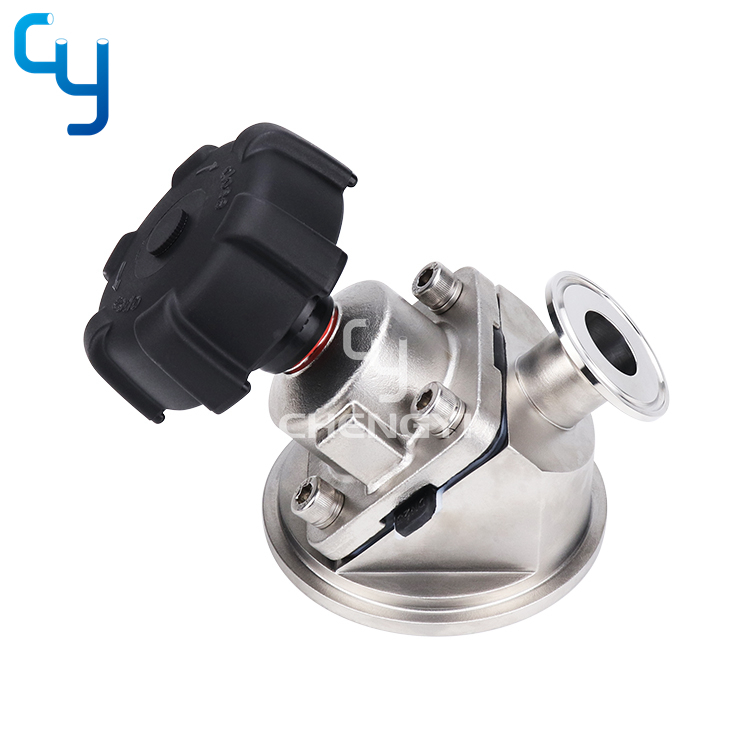

                                                                    罐底隔膜阀
