产品介绍
磁力搅拌器是一种通过磁力传动底装式下搅拌器，是全封闭、无泄露、无污的搅拌方式，由于卫生级磁力搅拌器是通过磁力传动使其是没有传动轴的无接触式传递力矩，以静密封取代了动密封，解决了其他轴密封无法克服泄漏的问题，整个物料和搅拌部件处于无菌卫生状态进行运作，是制药，精细化工，化妆品，生物工程等行业理想更新接代产品。
适用范围：各种不锈钢反应罐、配液罐、储罐的搅拌装置。
工况条件：易燃、易爆、易泄漏、密封条件要求高的场合。
技术参数：工作温度：-40～220℃
材质：316L或304
工作压力：-0.1～0.6Mpa
选型说明：必须了解介技粘度变化及密度变化，工作温度，工作压力
工作特点
卫生磁力搅拌器主要是为了制药、生物工程及食品等行业进行GMP改造而设计的。
性能优良，结构合理，体积小，使用可靠。主要有内磁钢，外磁钢，隔离套及传动电机等部件组成。
适用于各种不锈钢反应罐、配液罐的搅拌装置。

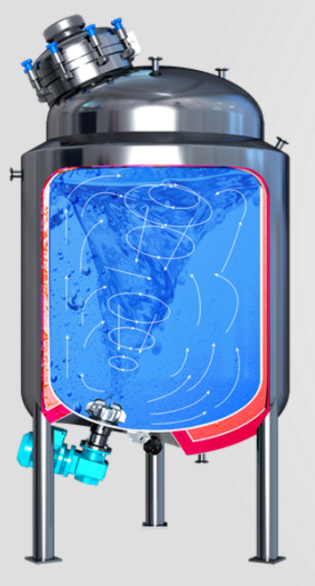

磁力搅拌器接触物料部分全部采用316l/304材料造，通过永磁联轴器的工作原理来驱动搅拌轴运转的工作。用焊接隔离套静态死密封取代动态机械密封，彻底解决了机械密封无法避免的跑、冒、滴之弊病。磁力搅拌器由搅拌中轮旋转产生了漩涡，将可溶解的粉体或液体吸入漩涡中并且被迅速的吸到搅拌叶轮。
到了搅拌叶轮吸入方向随着叶轮旋转的离心力由叶轮外径将不同介质以辐射的形式冲撞向罐壁。
在冲撞到罐壁后液体随着冲撞力及上升循环再被下吸回到叶轮的吸入端。
在叶轮推力作用下不停的移动搅拌反应使得均质，混合，溶解，分散得以实现。
产品参数
产品型号 | CYCM | 抛光精度 | ≤0.6μm |
产品名称 | 磁力搅拌器 | 应用范围 | 制药，食品，化工，生物工程等 |
产品材质 | 316L/304 | 产品组件 | 接受定制 |
罐容积： 20L-10T
型号：CYCM
联接方式：焊接
使用最高转速min/r：500
最高工作温度℃：220
适用最高粘度CP：100
是否配置变频器：是

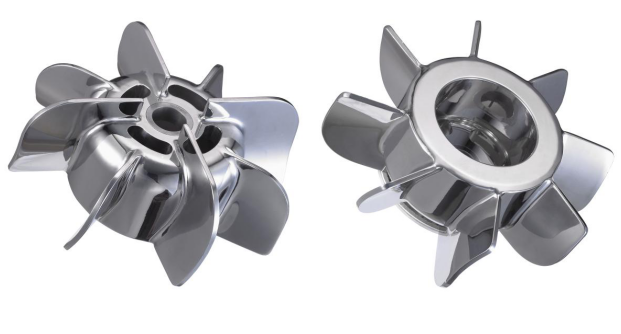

叶轮形式： 3片式 、4片式、8片式
电机-减速机：0.18-8kw/380V/50Hz
电机品牌：SEW/诺德/西门子
安装方式：卧式/立式
接触物料材质：316L
不接触物料材质：304
轴承材质：碳化钨/碳化硅
选型
型号 | 叶轮直径(形式) | 电机功率 | 搅拌量/容器 | 转速(r/min) |
CYCM90 | Φ90（3片式） | 0.18-0.25kw | 20L-50L | 355 |
CYCM120 | Φ120（4片式） | 0.37kw | 80L-200L | 355 |
CYCM155 | Φ155（8片式） | 0.55kw-0.75kw | 300L-500L | 335 |
CYCM200 | Φ200（8片式 ） | 1.1kw-2.2kw | 1000L-2000L | 335 |
CYCM220 | Φ220（8片式 ） | 2.2kw | 3000L-4000L | 335 |
CYCM240 | Φ240（8片式） | 2.2kw-4.0kw | 4000L-5000L | 335 |
CYCM270 | Φ270（8片式） | 4.0kw-5.5kw | 5000L-6000L | 335 |
CYCM320 | Φ320（8片式） | 5.5kw-8kw | 7000L-15000L | 335 |

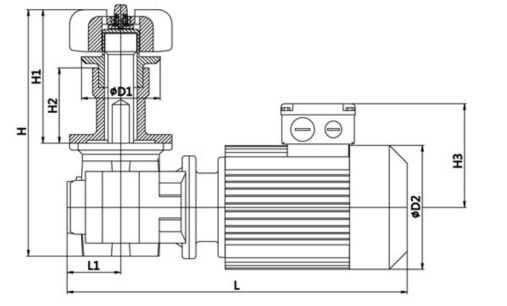

外型尺寸
型号 | L | L1 | H | H1 | H2 | H3 | D2 | D1/焊接盘/容器开孔直径 |
CYCM90 | 334 | 63 | 290 | 158 | 80 | 129 | 139 | 92 |
CYCM120 | 346 | 63 | 294 | 162 | 88 | 129 | 139 | 92 |
CYCM155 | 371 | 63 | 309 | 177 | 109 | 129 | 139 | 115 |
CYCM200 | 411 | 63 | 365 | 233 | 139 | 139 | 156 | 180 |
CYCM220 | 463 | 75 | 374 | 233 | 139 | 150 | 156 | 180 |
CYCM240 | 463 | 75 | 386 | 245 | 140 | 150 | 179 | 190 |
CYCM270 | 463 | 75 | 386 | 245 | 140 | 150 | 179 | 190 |
CYCM320 | 463 | 75 | 431 | 290 | 160 | 150 | 179 | 235 |

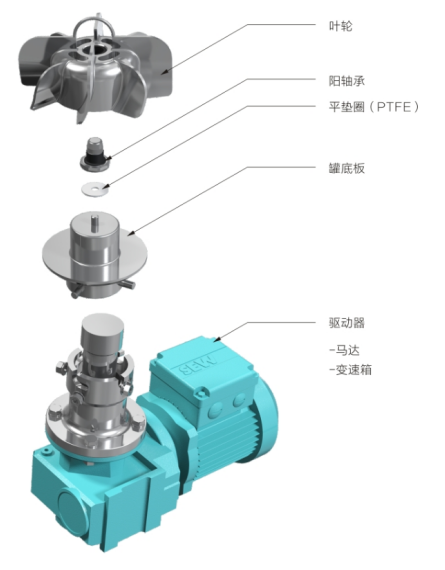

产品结构

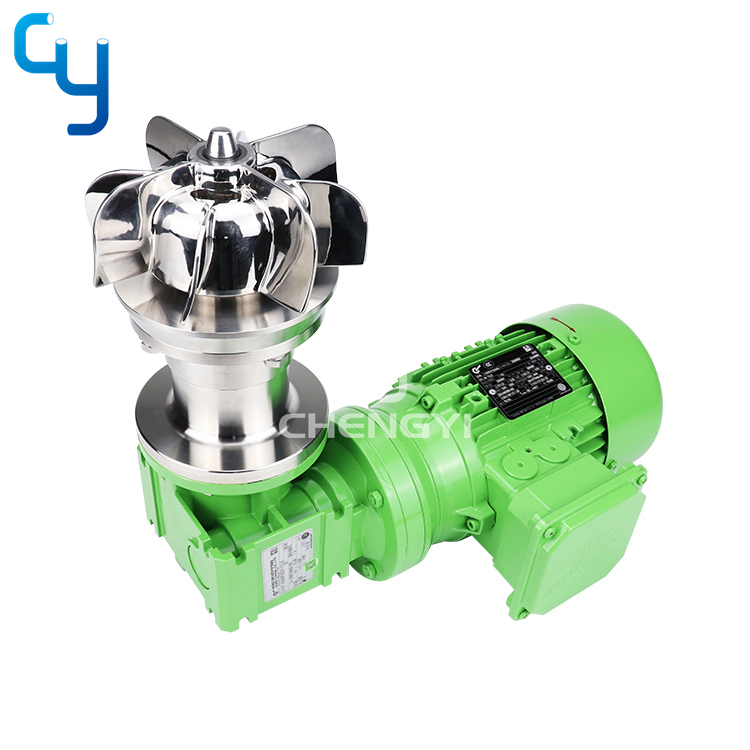

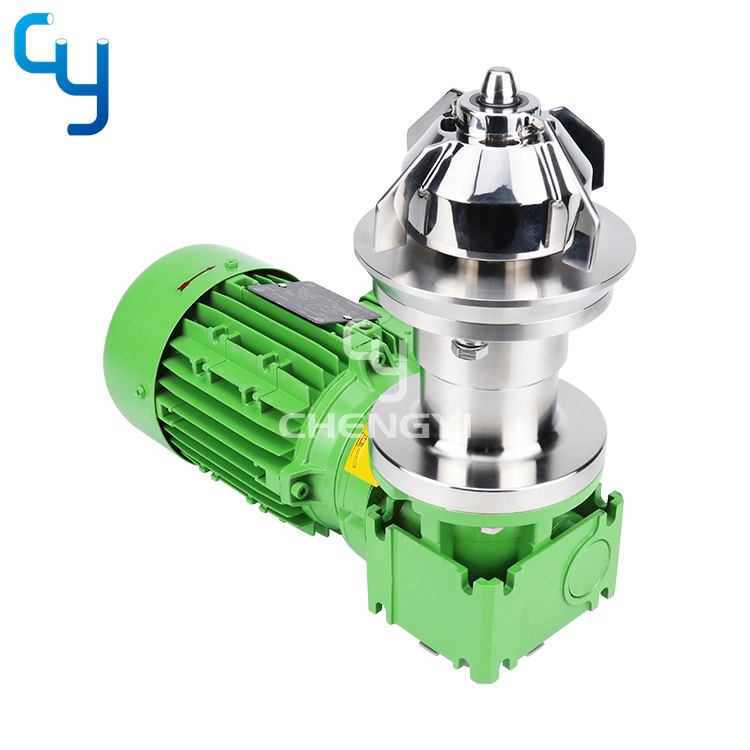

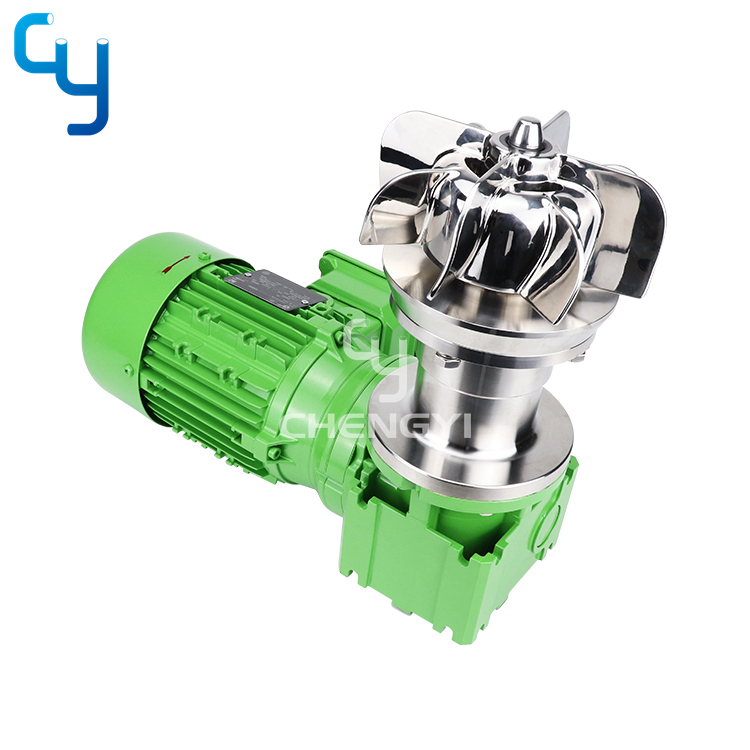

产品展示
