洁净容器PRODUCT CENTER

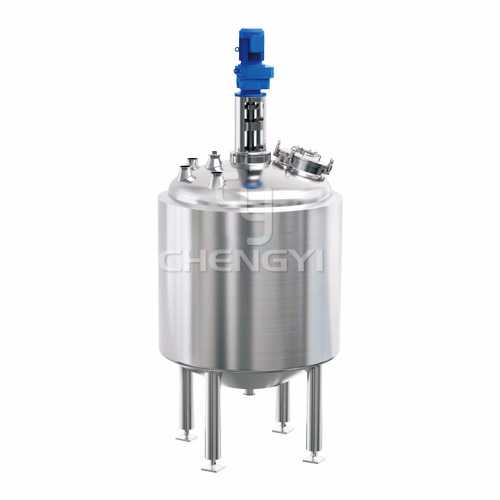

结晶罐
结晶罐
产品介绍

结晶罐严格遵循《药品生产质量管理规范》GMP总则(2010年修订)第三十一、三十二条要求,并按《压力容器》(GB150-2011)要求进行设计、制造及验收。

结晶罐是物料混合反应后,夹层内需冷冻水或冷媒水急剧降温的结晶设备,其关键环节在于夹层面积的大小,搅拌器的结构形式和物料出口形式,罐体内高精度抛光,以及罐体内清洗无死角的要求来满足工艺使用条件。

结晶罐根据用途不同,罐体可设有夹套、盘管、保温(可加热、冷却、保温);不锈钢的材质采用304或316L 制作,内壁采用电解镜面抛光或机械抛光,外壁采用304 全焊接保温结构,外表面采用镜面或亚光处理;全封闭的设计确保物料始终处在无污染的状态下操作。





产品特色

• 结晶罐选用曲边叶桨式搅拌桨可增大换热面积,提高换热效率,提升结晶产能,且进料出料方便。

• 结晶罐夹套内可通入蒸汽或冷媒以使物料处于最佳温度下,具有效率高,操作方便等优点。

• 结晶罐密封采用特殊的卫生级机械密封,确保物料不受污染。

• 结晶罐采用变频调速,搅拌轴转速调节范围大,搅拌均匀,结晶体均匀。

• 结晶罐容积有500L~20000L等多种规格,可根据客户实际需求进行设计、制造。

典型的应用

适用于制药、乳品、食品、化工、饮料等工业的物料搅拌混合,降温冷冻,成品结晶等作用。

体可选配置

反应釜的罐体可选配置射灯视镜、人孔、清洗球、空气呼吸器、压力表、取样阀、罐底阀、温度计(数显式或表盘式)、PH计、液位计及液位自控系统(承重模块、静压式变送器)等,或根据客户要求进行配置。

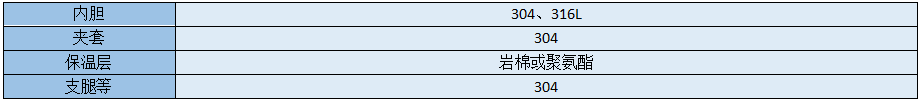

常规设计参数


材料


连接


表面处理

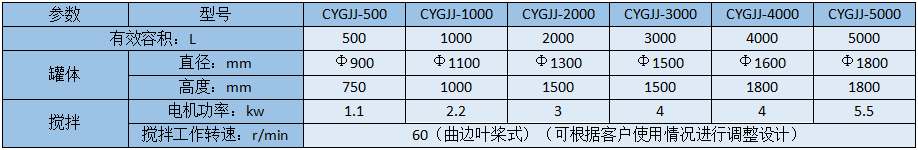

结晶罐常规型号及主要技术参数


上表数据为标准型,仅供参考,可根据客户要求定制。
